Шаг 1: Сбор данных о нагрузках

Примем типичные мощности электроприборов:

Шаг 2: Расчет общей нагрузки и группировка

Рассчитаем максимально возможную нагрузку:

• Посудомоечная машина: 2 кВт
• Духовой шкаф: 3 кВт
• Микроволновка: 1 кВт
• Кофемашина: 1 кВт
• Электрочайник: 2 кВт
• Холодильник: 0,2 кВт
• Вытяжка: 0,2 кВт
• Варочная поверхность: 5 кВт

Общая максимальная нагрузка:
2 + 3 + 1 + 1 + 2 + 0,2 + 0,2 + 5 = 14,4 кВт

Это теоретическая максимальная нагрузка, которая почти никогда не возникает одновременно, но для безопасности проектировки её нужно учитывать.

Шаг 3: Определение линий и мощностных групп

Для обеспечения безопасности и долговечности электросети рекомендуется:

• Выделить отдельные линии для мощных приборов, таких как варочная поверхность, духовка, посудомоечная машина.
• Общие розетки для мелкой бытовой техники (кофемашина, микроволновка, чайник, холодильник) лучше подключать к отдельным линиям с защитой автоматами.

Пример распределения линий:

Шаг 4: Расчет мощности розеток

• Минимальная мощность розеток — 16 А по стандарту (220 В), что дает приблизительно 3,5 кВт на линию.
• Розетки в кухне рекомендуется делать с учетом возможных одновременных подключений, лучше предусмотреть отдельные линии для мощных приборов и групповые — для мелкой техники.

Шаг 5: Итоговая рекомендация

• Количество линий: как минимум 4-5 линий:

  • Одна для варочной поверхности
  • Одна для духовки
  • Одна для посудомоечной машины
  • Одна-две для общей розеточной сети (кофемашина, микроволновка, чайник, холодильник)
  • Возможно, одна для вытяжки (если мощная)

• Мощность автоматов: 16 А для большинства линий, 25 А — для варочной поверхности и духовки.

Итог

• Рассчитанная мощность для кухни — около 14 кВт, но рекомендуется проектировать с запасом.
• Количество линий — минимум 4, лучше 5, для разделения нагрузки.
• Розетки — 16 А, с заземлением, с учетом возможности одновременного подключения нескольких приборов.

Схема электропитания кухни

Общие положения

• Все линии защищены автоматами по 16 А, за исключением мощных приборов.
• Линии для мощных приборов (варочная поверхность, духовка) — автомат 25 А.
• Использовать кабели с сечением не менее 2,5 мм² для линий с мощностью до 3,5 кВт.
• Для варочной поверхности и духовки — кабель с сечением 4 мм².

Распределение линий

1. Линия для варочной поверхности

• Автомат: 25 А
• Кабель: 4 мм²
• Мощность: до 7 кВт
• Расположение: отдельный щиток или отдельный автомат в общем электрощите.

2. Линия для духовки

• Автомат: 16 А
• Кабель: 2,5 мм²
• Мощность: до 3,5 кВт
• Расположение: отдельный автомат.

3. Линия для посудомоечной машины

• Автомат: 16 А
• Кабель: 2,5 мм²
• Мощность: до 2,5 кВт
• Расположение: отдельная линия.

4. Общие розетки для мелкой техники

• Количество линий: 2-3
• Автомат: 16 А
• Кабель: 2,5 мм²
• Мощность: до 3 кВт на каждую линию
• Назначение: кофемашина, микроволновка, чайник, холодильник и вытяжка.

Дополнительно

Все кабели и автоматы подбираются в соответствии с действующими нормативами. Для линий с мощными приборами рекомендуется использовать отдельные автоматические выключатели и кабели с большим сечением. Важно обеспечить заземление всех линий.

Новостройка ПИК

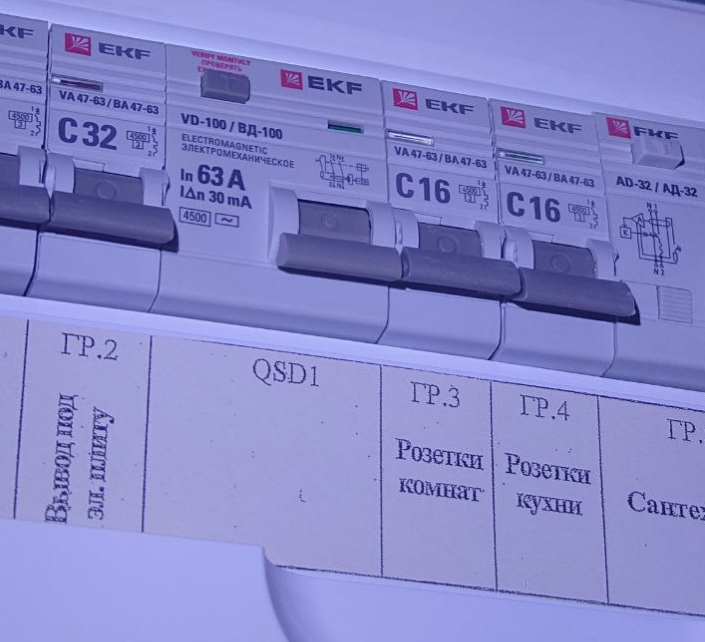

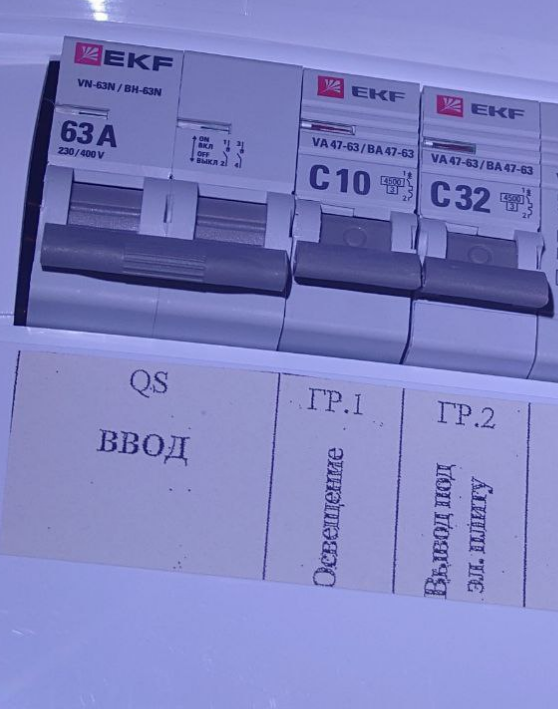

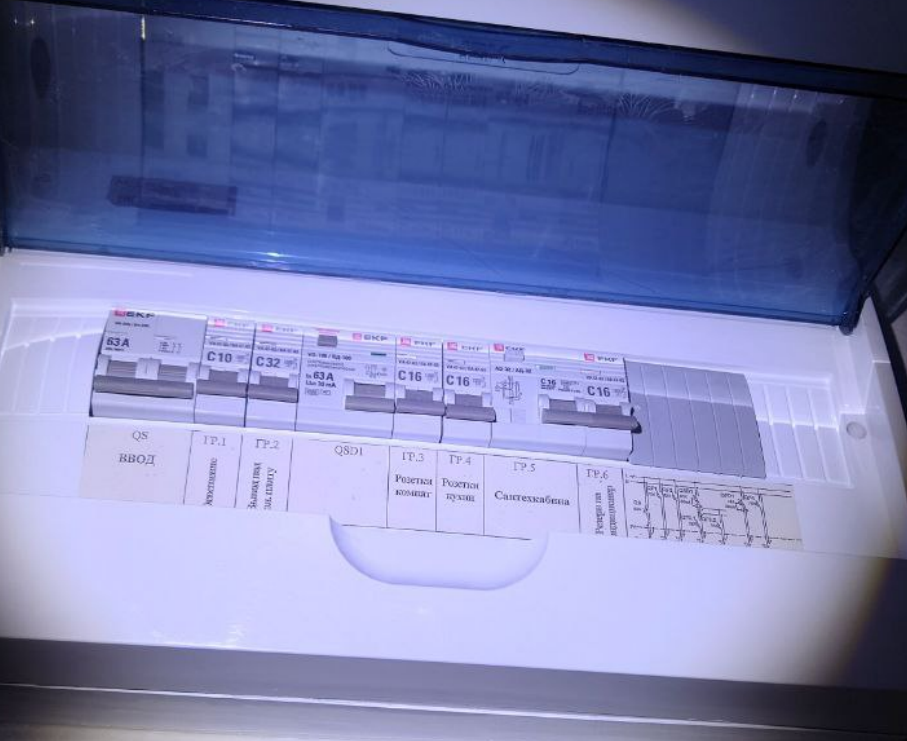

Расммотрим типовой щиток в новостройке ПИК. Как видим, на кухню выделены всего две линии - одна для варочной поверхности и вторая для всех розеток кухни.

Очевидно, что при данной конфигурации будет регулярно выбивать автомат, т.к. на одну группу розеток будут замкнуты все кухонные электроприборы.

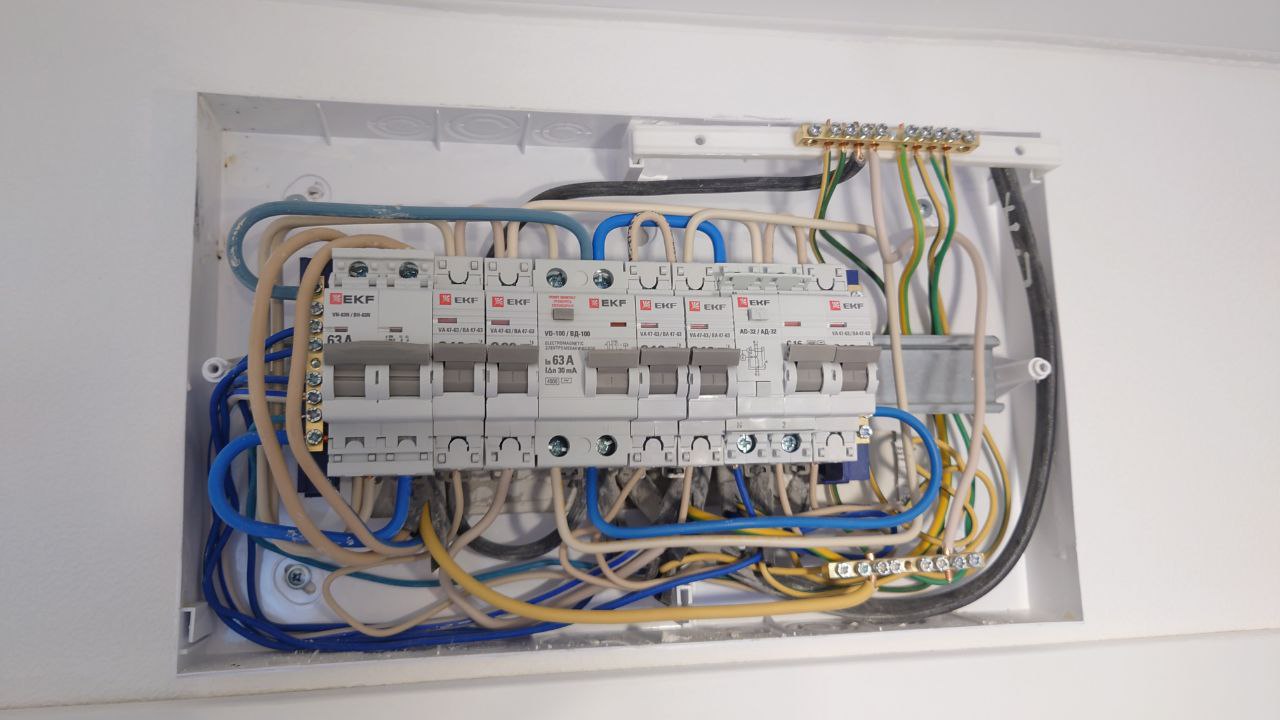

Разберём электрощит новостройки ПИК и посмотрим что у него внутри.

Достаточно места для добавления еще двух линий.

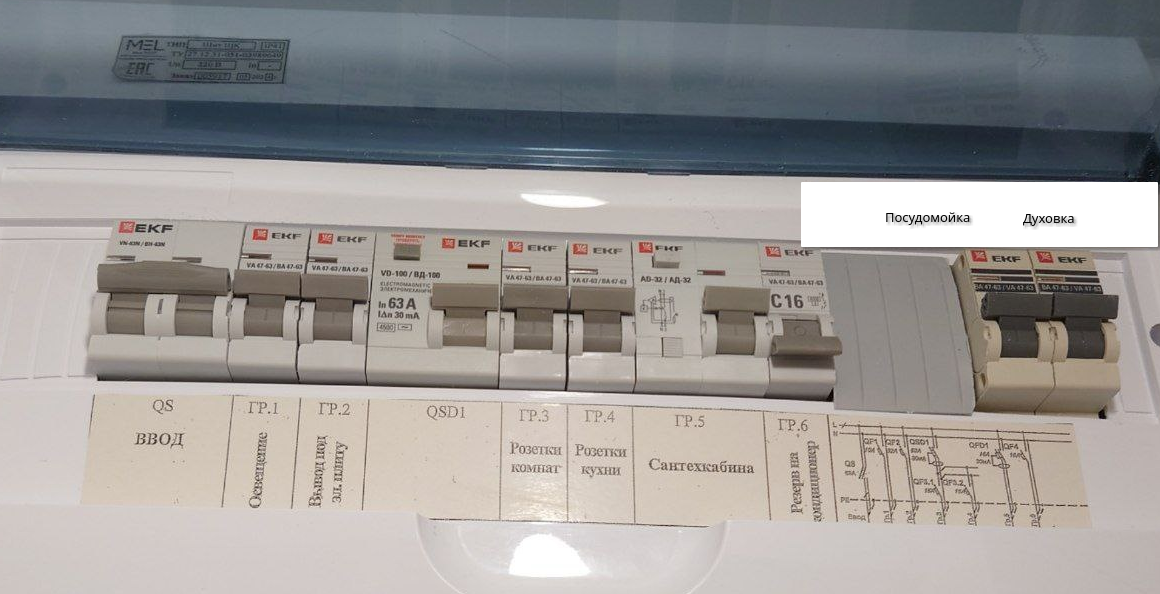

Проведём дополнительные линии для посудомойки и духовки на кухню, чтобы не выбивали автоматы в новстройке ПИК.

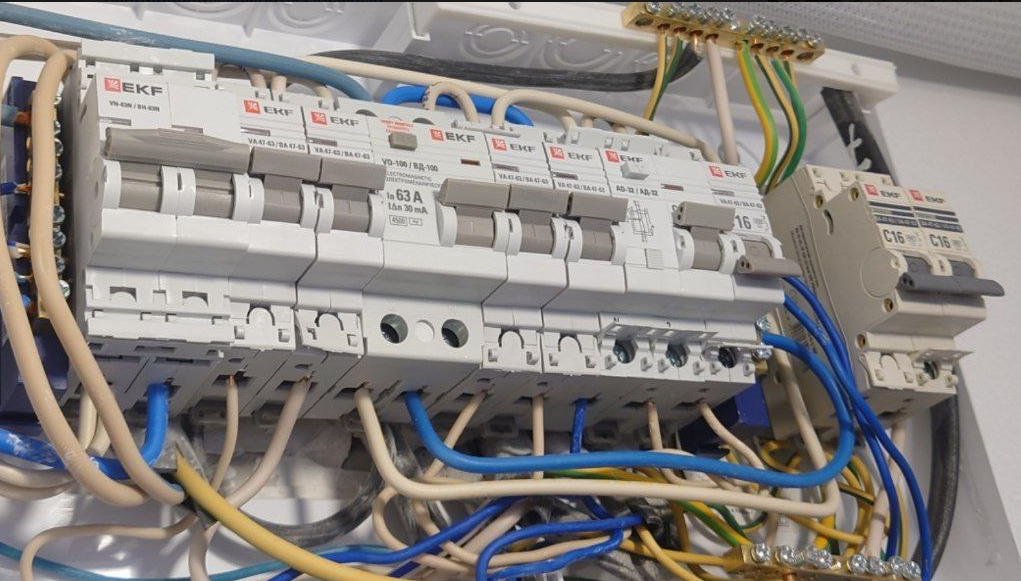

Установим автоматы, теперь всё будет работать должным образом.
